オフィスで日常的に電話を使用する環境では、モジュラージャックが欠かせない設備の1つです。あまり注目されることは少ないものの、電話機と通信回線を接続するうえで重要な役割を果たしています。そのため、基本的な仕組みを理解しておくことが、トラブルを未然に防ぐうえで役立ちます。
この記事では、モジュラージャックの基本的な構造や配線の仕方、種類ごとの違いを詳しく解説します。さらに、選定時に押さえておきたいポイントも紹介しているので、導入や交換を検討している方はぜひ参考にしてみてください。
IP電話・ビジネスフォン・通信機器のことなら、専門会社の沖縄電子にお任せください！
沖縄電子には、経験豊富で製品とサービスに精通したスタッフが揃っており、企業の規模やニーズに合わせた最適なビジネスフォンを提案します。
また、PCや防犯カメラの導入支援を通じて培ってきたネットワーク技術と知識も活かし、理想的な環境を構築するためのサポートを提供しています。
沖縄電子は、下記3つの強みを軸にお客様に商品を提供しております。
- 専門会社として50年以上の運営実績
- ISMS取得で情報セキュリティーも万全
- 提案から納品フォロー全て自社対応
沖縄電子は、今後も沖縄の企業や地域社会に貢献し続けるため、サービスの充実や技術の革新に努めていきます。
地域密着型の企業として、沖縄のビジネスを支える存在でありたいと考えています。ビジネスフォンの導入についてのご相談や見積もりの依頼など、お気軽にお問い合わせください。

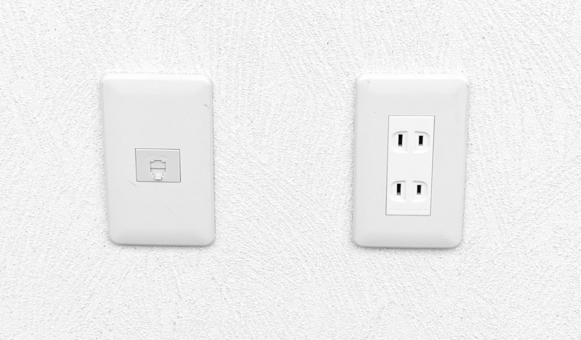

電話のモジュラージャックとは
モジュラージャックは、通信回線を機器と接続する際に用いられるコンパクトな接続端子のことです。ルーターや固定電話機、壁面の端子部分などに設置され、プラグを差し込むことで、信号のやり取りが可能になります。
モジュラージャックには種類があり、内部の配線方式や端子の本数によって分類されます。特に一般的なのは、電話で使われることの多い6極2芯タイプとLAN回線で使用されることの多い8極8芯タイプです。機器に適した規格を選定することが、安定した通信環境を構築するうえで非常に重要です。
電話のモジュラージャックの仕組みと役割
LANケーブルや回線をスムーズかつ確実に接続するためのインターフェースとして、モジュラージャックは、欠かせません。専用のプラグがケーブルの端に取り付けられ、それをジャックに差し込むことで、通信回線と機器が接続される構造です。
「ラッチ」と呼ばれる小さな爪がプラグには付いています。差し込む際には一度押し込まれてから跳ね返ることでジャック内にしっかりとロックされる設計です。
取り外す際は、ラッチを軽く押し下げながら引くだけで簡単に抜けるため、誰でも手軽に扱えます。このように、安定した通信環境を保つために、モジュラージャックは非常に重要な役割を担っています。

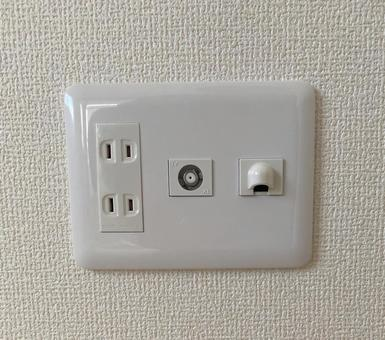

電話のモジュラージャックと他のコンセントとの違い
外観がよく似ている光コンセント・LANコンセント・ローゼットなどと、モジュラージャックは、構造や用途において明確に異なります。ここでは、各コンセントとの違いや役割を詳しく紹介します。
光コンセントとの違い
光コンセントは、光ファイバー回線を直接住宅内へ引き込み、高速なインターネット通信を実現するために重要な接続端子です。光信号を受信し、ONUを介してデジタルデータに変換することで、インターネットへの接続が可能になります。
それに対して、モジュラージャックはアナログ信号の送受信を目的としています。両者は信号の形式も使用目的も異なるため、互換性はなく、それぞれの用途に応じた適切な使用が求められます。

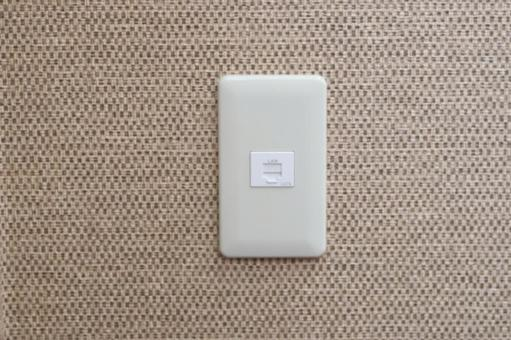

LANコンセントとの違い
LANコンセントは、パソコンやルーターなどのネットワーク機器を接続するために使用される端子です。主に、インターネット接続や社内のネットワーク環境の構築に活用されるのが一般的です。
モジュラージャックは主に音声通話用として設計され、電話機やFAXとの接続で利用されます。見た目こそ似ているものの、配線の仕組みや対応する信号の種類が異なるため、誤って使わないよう注意が必要です。
ローゼットとの違い
電話回線や各種通信機器と接続するために壁面に取り付けられる装置の1つが、ローゼットです。オフィスで使用される業務用の電話設備に多く採用され、設置には一定の専門知識や電気通信に関する資格が必要な場合もあります。
モジュラージャックは、家庭用にも広く普及している差し込み式の端子です。工具を使わずにケーブルを挿し込むだけで簡単に接続できる点が特徴です。構造の違いにより、設置環境や用途に応じて適切に選び分けられています。

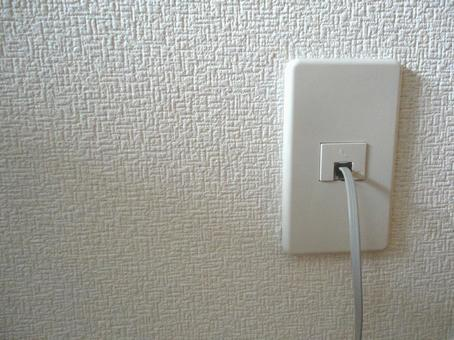

電話とモジュラージャックを接続するには？
ケーブルを適切に接続することで、安定した通信回線との接続が実現します。ここからは、具体的な配線の方法や使用されるコネクタの種類を詳しく解説していきます。
モジュラージャックの配線方法
モジュラージャックを使用する際は、正確な接続が何より大切です。一般的な使い方としては、プラグをジャックに差し込み、もう一方の端を電話機やFAXなどの機器へつなぎます。接続が不完全だったり誤っていたりすると、音声が途切れたりノイズが発生したりする原因になるため、慎重な取り扱いが重要です。
壁面に固定されるタイプのモジュラージャックは、安定した通信環境を支える土台です。正しく配線することで、通話やデータ通信の品質を大きく左右することになります。
モジュラージャックのコネクタのタイプ
モジュラージャックのコネクタは、主に以下の3つのタイプあります。
- 6極2芯
- 6極4芯
- 6極6芯
ここでは、各コネクタの種類を解説します。
6極2芯
6極2芯は、最も広く使用されているタイプです。一般的に、電話機やFAXなどの基本的な通信機器に対応可能です。内部では2本の芯線のみが使用されており、音声通話や簡易的なデータ通信に適しています。シンプルな構造で設置しやすく、コストも抑えられるため、家庭内の配線において定番の規格です。
6極4芯
「6極4芯」は、ビジネスフォンや高機能な電話機など、多くの信号の制御が必要な機器で使用される規格です。オフィスや事業所などの業務用通信環境で広く活用されています。家庭用の電話機でも使用可能な互換性を備えており、汎用性の高い規格としてさまざまな場面で利用されているのが特徴です。
6極6芯
「6極6芯」タイプは、6つすべての端子に芯線が接続されているフル配線仕様のジャックです。インターホンやドアホン対応の電話機、さらには防犯システムなど、多機能な通信機器との接続などで使用されます。
近年は通信機器の無線化が進んでいることから使用頻度は減少傾向にあります。しかし、他の規格との互換性があるケースも多く、代替用途として活用できる柔軟性の高い仕様です。

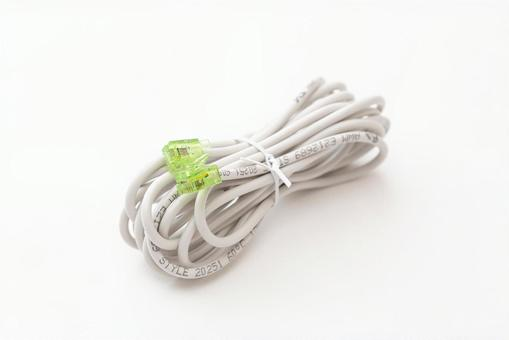

モジュラーケーブルの配線方法
モジュラーケーブルの配線には、ストレート配線とクロス配線の2種類があり、用途によって使い分けが必要です。ストレート配線は、両端で同じ順序で信号が伝わる構造で、電話機やルーターと接続する際に使われます。
一方、クロス配線は信号の順番を逆にしたもので、同種の機器同士を直接接続する際に使用されます。誤った方法で配線すると正常に通信できないため、接続先の仕様を確認することが大切です。
モジュラージャックの選び方
モジュラージャックを選ぶ際には、接続する機器に適したケーブルを使用することが非常に大切です。たとえば、ビジネスフォンのように複雑な信号のやり取りが頻繁に発生する機器には、「6極4芯」のケーブルが適しています。
このタイプのケーブルは、多くのビジネス用電話機に対応しています。内線通話や転送機能など、さまざまな操作にも対応できる汎用性の高さが特徴です。複数の機器を同時に接続する場合は、「ストレート配線」が基本となります。接続方式も事前にしっかり確認しておくことが重要です。
モジュラージャックに関するよくある質問
ここでは、モジュラージャックに関するよくある質問を紹介します。
モジュラージャックの不具合が原因で起きるトラブルとは？
モジュラージャックに異常があると、通話が途中で途切れたり、雑音が入ったりすることがあります。主な原因は、電話線との接続が甘くなっている、もしくは接点の接触不良です。
接続トラブルを疑った場合、一度ケーブルを取り外してから、しっかりと奥まで差し直してみてください。ジャック内部にホコリや異物がたまっていると、信号伝達に支障をきたすこともあるため、綿棒やエアダスターなどで清掃も効果的です。
それでも問題が解消しない場合は、壁の中の配線やルーター・電話機など周辺機器の不具合も考えられます。そのような場合は、専門業者による点検や修理を検討すると安心です。
モジュラージャックの配線工事は自分でできる？
モジュラージャックから電話機までの配線作業は、特別な資格がなくても対応可能です。オフィスや家庭内の軽微なレイアウト変更時であれば、自分で簡単に作業ができます。
ただし、何度もレイアウトを変更していると、床下や壁内の配線が複雑になり、トラブルが起こりやすくなります。ケーブルがごちゃごちゃしてきたら、配線を含めて通信環境全体の見直しを専門業者に依頼するのもひとつの手です。
まとめ
今回は、モジュラージャックの特徴や接続や配線の方法、種類ごとの特徴などを解説しました。通信機器を正確かつ確実に接続するためには、モジュラージャックは欠かせません。
使用する機器の仕様や設置場所、通信の目的に応じて、最適なコネクタのタイプや配線方法を選定することがポイントとなります。適切な接続をすることで、通話品質の向上や通信トラブルの防止にもつながります。解説した内容を参考に、快適で安定した通信環境を構築してみてください。
